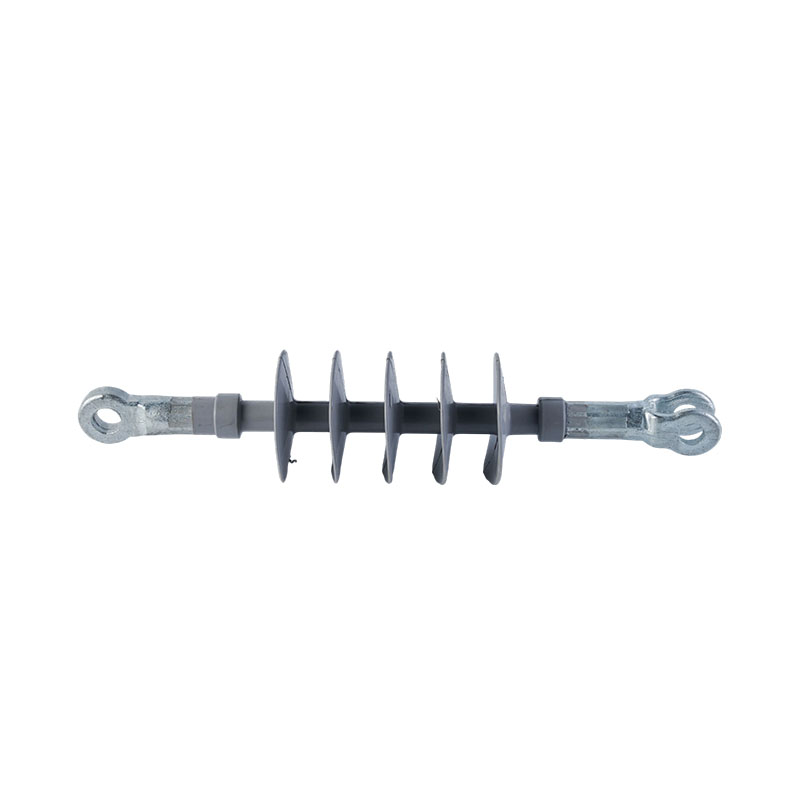

JUNW FXBW 24/40 36/70 Isolateur composite

Isolateurs de suspension composites JUNW FXBW 24/40 et FXBW 36/70
1.Présentation du produit et normes de base
Les isolateurs de suspension composites de la série JUNW FXBW sont des raccords de support de tension à haute résistance conformes aux normes internationales IEC 61109. Adoptant une tige centrale en fibre de verre époxy à haute résistance et un boîtier monobloc en caoutchouc de silicone, ils présentent des avantages anti-retournement de pollution, une résistance aux UV, une résistance à la corrosion et sans entretien, spécialement conçus pour les scénarios de suspension et de fixation de tension des lignes aériennes.
2.FXBW 24/40 (classe 24 kV)
Ce modèle est destiné aux systèmes d'alimentation 24 kV avec une charge mécanique nominale de 40 kN. Il a une distance de fluage minimale de 680 mm, une hauteur de structure de 440±15 mm et une distance d'isolation de 282 mm. Avec une tension de résistance aux impulsions de foudre de 125 kV et une tension de résistance à la fréquence de puissance sèche/humide de 55/80 kV, il s'adapte aux sections de tension petite à moyenne des réseaux de distribution de 24 kV.
3.FXBW 36/70 (classe 36 kV)
Conçu pour les réseaux haute tension de 36 kV, il passe à une charge mécanique nominale de 70 kN avec une isolation améliorée. Il offre une distance de fluage minimale de 1 220 mm, une hauteur de structure de 590±10 mm, une tension de résistance aux impulsions de foudre sèche de 170 kV et une tension de résistance à la fréquence de puissance humide de 70 kV, s'adaptant aux lignes aériennes de 36 kV à forte charge et à forte pollution.
4.Avantages structurels et applicatifs
La conception légère réduit la charge de la tour et simplifie l'installation. La structure entièrement scellée bloque l’humidité et la poussière, garantissant une stabilité à long terme dans les environnements extérieurs difficiles. Les deux modèles couvrent des lignes aériennes de 24 kV/36 kV, offrant des solutions de tension et de suspension fiables pour les projets de réseaux électriques urbains, ruraux et industriels.
