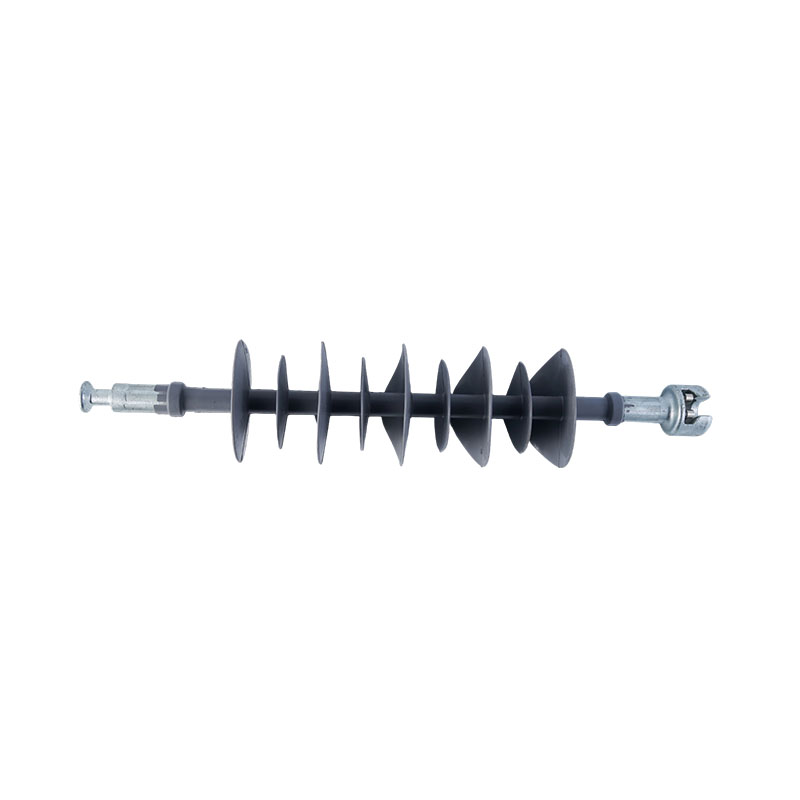

JUNW FPQ 24/10 36/10 Isolateur composite

Isolateurs à broches composites JUNW FPQ 24/10 et FPQ 36/10
1.Présentation du produit et normes de base
Les isolateurs à broches composites de la série JUNW FPQ sont des isolateurs de lignes aériennes hautes performances conformes aux normes internationales IEC 61952. Adoptant un noyau en résine époxy à haute résistance et un boîtier en caoutchouc de silicone, ils présentent des avantages en matière de résistance aux UV, d'antipollution, de résistance à la corrosion et sans entretien, largement utilisés dans les réseaux de distribution aérienne moyenne tension pour remplacer les isolateurs en céramique traditionnels.
2.FPQ 24/10 (classe 24 kV)
Ce modèle est conçu pour les systèmes électriques de 24 kV avec une charge de défaillance mécanique nominale de 10 kN. Il a une distance de fluage minimale de 760 mm, une hauteur de structure de 310±5 mm et une distance d'isolation de 226 mm. Avec un niveau d'isolation de base (BIL) de 125 kV et une tension de résistance à la fréquence d'alimentation sèche de 60 kV, il offre une isolation stable et un support mécanique pour les lignes aériennes de 24 kV.
3.FPQ 36/10 (classe 36 kV)
Conçu pour les réseaux haute tension de 36 kV, il conserve la charge mécanique nominale de 10 kN tout en améliorant les performances d'isolation. Il offre une distance de fluage minimale de 1 080 mm, une hauteur totale de 385±10 mm, une tension de résistance aux impulsions de foudre sèche de 170 kV et une tension de résistance à la fréquence de puissance humide de 70 kV, répondant aux exigences d'isolation plus élevées des lignes aériennes de 36 kV.
4.Avantages structurels et applicatifs
La conception légère et compacte permet une installation rapide sans outils spéciaux. La structure monobloc en caoutchouc de silicone assure de bonnes performances d'étanchéité et antisalissure, s'adaptant aux environnements extérieurs difficiles. Les deux modèles couvrent des scénarios 24 kV/36 kV, offrant des solutions d’isolation fiables pour les rénovations du réseau électrique urbain et rural.
