Quelle est la différence entre un disjoncteur AC MCB et un disjoncteur DC MCB

Les circuits électriques ne fonctionnent pas tous de la même manière. Une différence importante vient du type de courant utilisé par un système. Le courant alternatif change de direction pendant le fonctionnement normal, tandis que le courant continu continue de se déplacer dans une direction. Une telle différence affecte la façon dont la protection électrique doit réagir lorsqu’une condition anormale se produit.

Un Disjoncteur AC MCB est conçu pour les circuits utilisant du courant alternatif, tandis qu'un MCB pour circuits CC est destiné aux applications en courant continu. Les deux appareils ont un objectif fondamental similaire : ils peuvent déconnecter un circuit lorsqu’une surcharge ou un court-circuit crée une condition dangereuse. Leur construction interne et leurs caractéristiques d'interruption doivent cependant correspondre au type de courant impliqué.

Lors d'une utilisation normale, un circuit peut sembler fonctionner correctement avec l'un ou l'autre type de disjoncteur. Des problèmes peuvent survenir lorsqu’un dispositif de protection est sélectionné sans tenir compte du type actuel. Déconnecter un défaut ne consiste pas simplement à ouvrir une paire de contacts. L'énergie électrique peut continuer à travers l'ouverture pendant une courte période, le disjoncteur doit donc gérer ce processus en fonction du circuit qu'il protège.

Pour cette raison, AC et DC doivent être traités comme des conditions de sélection distinctes. La tension du circuit, le courant, les caractéristiques de charge, la disposition du câblage et le dispositif de protection prévu doivent tous être pris en compte ensemble plutôt que de se fier à l'apparence physique d'un disjoncteur.

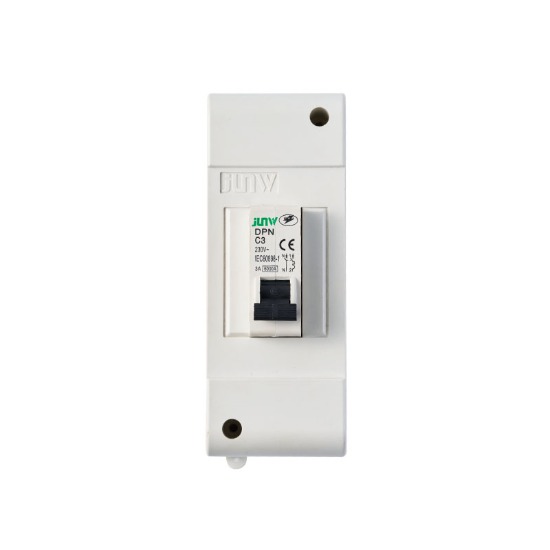

Comment fonctionne un disjoncteur AC MCB

Un AC MCB Breaker monitors current flowing through an alternating‑current circuit. During ordinary operation, current remains within the expected working range and the circuit stays connected. When excessive current continues for a period of time, the breaker can trip and interrupt the supply.

Un court-circuit crée une situation différente. Le courant peut augmenter très rapidement, provoquant la déconnexion du circuit par le mécanisme de protection. Le but n'est pas de contrôler l'équipement lui-même, mais d'empêcher un courant anormal de continuer à travers le câblage et les composants connectés.

Un élément important du fonctionnement du disjoncteur CA est la façon dont le courant change de direction au cours de son cycle normal. Lorsque les contacts se séparent lors d'un défaut, l'arc électrique formé entre eux peut être affecté par la nature changeante du courant alternatif. À certains moments du cycle, le courant passe naturellement par un état de courant faible, ce qui facilite le processus d'interruption.

Les composants internes sont conçus pour fonctionner dans ces conditions de fonctionnement. La conception des contacts, le mouvement, l'isolation et le contrôle de l'arc contribuent tous à la capacité du disjoncteur à déconnecter le circuit.

Pour les applications quotidiennes, un disjoncteur AC MCB peut être trouvé dans des domaines tels que :

• Circuits de distribution du bâtiment
• Circuits d'éclairage
• Équipement général alimenté en courant alternatif
• Petits agencements de distribution électrique

L'adéquation dépend toujours du circuit réel. Un disjoncteur ne doit pas être sélectionné uniquement parce que son courant nominal semble approprié. Le type actuel et l'application prévue doivent correspondre au dispositif de protection.

Comment fonctionne un MCB pour les circuits CC

Un MCB For DC Circuits performs a similar protective role, although the current behaves differently. Direct current normally travels in one direction rather than repeatedly changing direction. Once an arc forms as the breaker contacts separate, there is no natural current reversal to assist interruption in the same way as AC.

En conséquence, le disjoncteur nécessite une conception adaptée pour maintenir le contrôle de l’arc pendant la déconnexion. L'espacement des contacts internes et les dispositions de gestion de l'arc sont des éléments importants de cette conception. Le simple fait de placer un disjoncteur CA ordinaire dans un circuit CC ne fournit pas automatiquement la même protection.

Les applications DC peuvent apparaître sous différentes formes. Les systèmes de batterie, les circuits de commande, les équipements alimentés en courant continu et certains systèmes liés à l'énergie peuvent nécessiter une protection des circuits CC. Chaque application nécessite toujours un dispositif de protection adapté en fonction de ses conditions électriques.

La polarité peut également avoir une importance pour certains dispositifs de protection CC. Un produit peut avoir un sens de connexion spécifié, l'installation doit donc suivre les instructions du fabricant et les exigences du circuit particulier.

Unother point worth noting is that a breaker made for DC does not become suitable for every DC application. Different circuits can have different operating conditions, loads, and interruption requirements. Checking the product's stated application is therefore an important part of selection.

Quelle est la principale différence entre les MCB AC et DC

À la base, les deux types de MCB protègent les circuits électriques contre les courants anormaux. Leur principale différence réside dans la manière dont ils gèrent le courant lors d’une interruption.

La protection AC est conçue autour du courant alternatif, dont la direction change pendant le fonctionnement. La protection CC est conçue autour d’un courant qui continue dans une direction. Étant donné que le processus d’interruption diffère, la construction interne peut également différer.

Un disjoncteur peut sembler presque identique à un autre modèle de l'extérieur, mais son apparence n'indique pas s'il est destiné à une utilisation en courant alternatif ou continu. Les marquages, les informations techniques, l'application du circuit et les exigences de connexion fournissent des informations plus utiles.

Le choix entre les deux commence donc par une question simple : le circuit est-il AC ou DC ? Une fois ce point clair, d'autres conditions peuvent être vérifiées par rapport au disjoncteur sélectionné plutôt que de traiter les deux types comme interchangeables.

Pour les acheteurs d’équipements, les installateurs et les équipes de maintenance, maintenir une distinction claire peut empêcher qu’un dispositif de protection inadapté soit associé à un circuit simplement parce que sa taille physique ou son apparence générale semble familière.

Où les MCB AC et DC sont-ils couramment utilisés

Les circuits AC et DC apparaissent dans différentes parties des systèmes électriques, de sorte que les dispositifs de protection associés ont également des domaines d'application différents. Un disjoncteur AC MCB est généralement associé à la distribution électrique des bâtiments, à l'éclairage, aux équipements ménagers et à d'autres équipements fonctionnant à partir de courant alternatif.

Un MCB For DC Circuits is more closely related to systems that use direct current. Battery‑powered equipment, control circuits, communication equipment, and some energy storage arrangements may require DC protection. The exact application depends on how the circuit is designed and what kind of load is connected.

Le choix d'un disjoncteur en fonction de l'application permet de maintenir une protection cohérente avec le système électrique. Un appareil qui fonctionne bien dans un circuit de distribution CA ne doit pas automatiquement être déplacé vers une application CC simplement parce que le courant nominal semble similaire.

Les conditions du circuit peuvent également changer pendant le fonctionnement réel. Certains équipements ont une charge constante, tandis que d'autres charges peuvent créer un comportement de courant différent lors du démarrage ou du changement d'état de fonctionnement. Ces conditions doivent être prises en compte avec le disjoncteur prévu.

Une simple comparaison peut aider à séparer les deux types :

Un disjoncteur AC MCB peut-il être utilisé pour un circuit DC

Un AC MCB Breaker should not be assumed to work safely in a DC circuit simply because both devices have a similar shape or current marking. Circuit interruption is affected by the way current behaves, especially when contacts separate during a fault.

Avec le courant alternatif, le courant change de direction pendant le fonctionnement normal. Le courant continu continue de circuler dans une direction, de sorte qu'un arc entre des contacts séparés peut se comporter différemment. Un disjoncteur conçu spécifiquement pour le courant continu peut inclure des dispositions internes destinées à faire face à cette condition.

Certains dispositifs de protection peuvent être conçus pour les applications AC et DC. Une telle utilisation dépend des spécifications indiquées par le fabricant plutôt que de la seule apparence. Les marquages ​​des produits et les documents techniques doivent donc être vérifiés avant de sélectionner un appareil pour un autre type de courant.

Une approche utile consiste à vérifier :

• Le type actuel indiqué pour le disjoncteur
• L'application de circuit prévue
• Les conditions électriques du système
• Uny required connection direction
• Les instructions d'installation fournies avec le produit

Changer un dispositif de protection sans vérifier la conception du circuit peut créer des risques inutiles. L'installation électrique et la maintenance doivent respecter les exigences de sécurité applicables et, le cas échéant, être effectuées par du personnel qualifié.

Ce qu'il faut vérifier avant de choisir un MCB

Choisir un MCB implique bien plus que correspondre à une valeur actuelle. Le dispositif de protection doit s'adapter à l'ensemble du circuit, y compris le type d'alimentation, les conditions électriques, la charge, la disposition du câblage et l'environnement d'installation.

Commencez par identifier si le circuit utilise du courant alternatif ou continu. Une fois le type actuel clair, vérifiez les informations sur le produit pour son utilisation prévue. Un disjoncteur AC MCB doit correspondre à un circuit AC, tandis qu'un MCB pour circuits DC doit être sélectionné en fonction des exigences du système DC.

Plusieurs points méritent attention lors du processus de sélection :

• Type de circuit Confirmez si la source d'alimentation fournit du courant alternatif ou continu. Mélanger les deux lors de la sélection peut créer une correspondance inappropriée.
• Conditions électriques Vérifiez la configuration système requise indiquée dans la documentation de l'équipement. Un disjoncteur doit être adapté au circuit dans lequel il fonctionnera.
• Caractéristiques de charge Différentes charges peuvent imposer différentes exigences à un dispositif de protection. Les moteurs, les équipements électroniques, l'éclairage et les systèmes alimentés par batterie peuvent ne pas se comporter de la même manière pendant le fonctionnement.
• Disposition des pôles et câblage Le nombre de pôles et la disposition des connexions doivent correspondre à la conception du circuit. Les applications CC peuvent également avoir des exigences spécifiques en matière de connexion ou de polarité.
• Environnement d'installation La température, l'humidité, la poussière, les conditions du boîtier et l'espace disponible peuvent affecter l'adéquation de l'équipement électrique. Les instructions du produit doivent être prises en compte parallèlement à l'emplacement d'installation réel.

La prise en compte de plusieurs conditions donne une base de sélection plus claire que de se fier à un seul numéro imprimé sur l'appareil.

Quels détails d'installation affectent la protection MCB

Une installation correcte permet à un dispositif de protection de fonctionner conformément à sa conception. Même un disjoncteur approprié peut devenir problématique lorsque les connexions sont desserrées, le câblage est incorrect ou l'appareil est utilisé en dehors de ses conditions indiquées.

Les points de connexion doivent être sécurisés et disposés conformément aux instructions du produit. Pour certains disjoncteurs CC, la polarité ou le sens de connexion peuvent nécessiter une attention particulière. De telles exigences ne doivent pas être devinées à partir de la forme des bornes.

Le disjoncteur doit également être installé dans une enceinte ou un agencement de distribution approprié, si nécessaire. Les conditions environnantes doivent rester dans la plage indiquée par le fabricant, en particulier là où de la chaleur, de l'humidité ou de la poussière peuvent être présentes.

Avant qu'un circuit soit mis en service, les connexions et les dispositifs de protection pertinents doivent être vérifiés. Toute inspection ou modification impliquant un équipement électrique sous tension doit suivre les procédures de sécurité applicables et être effectuée par un personnel dûment qualifié, si nécessaire.

De bonnes pratiques d’installation font donc partie de la protection plutôt que d’une préoccupation distincte. Un produit correct ne peut pas compenser un câblage inapproprié ou une installation négligente.

Comment la sélection des MCB AC et DC peut-elle être effectuée clairement

La différence entre les MCB AC et DC devient plus facile à gérer lorsque la sélection suit le circuit réel plutôt que l'apparence du disjoncteur. Les deux appareils sont destinés à assurer la protection des circuits, mais leurs exigences en matière d'interruption ne sont pas identiques.

Un processus de sélection pratique peut suivre cinq étapes de base :

• Identifiez le type d'alimentation. Déterminez si le circuit fonctionne en courant alternatif ou continu.
• Vérifiez les conditions du circuit Tenez compte des exigences du système, de la charge connectée, de la disposition du câblage et de l'environnement d'installation.
• Faites correspondre le dispositif de protection Sélectionnez un disjoncteur dont l'application déclarée correspond au circuit.
• Confirmez les exigences de connexion. Vérifiez les marquages, la disposition des bornes, les exigences de polarité et les instructions d'installation.
• Examinez avant utilisation Assurez-vous que l'appareil sélectionné et la disposition d'installation sont conformes aux exigences de sécurité électrique applicables.

Un tel processus permet de concentrer la décision sur le fonctionnement réel du circuit. Un disjoncteur AC MCB et un MCB pour circuits DC peuvent remplir un objectif de protection similaire, mais leurs applications appropriées ne sont pas automatiquement interchangeables.

Pour les acheteurs et les équipes d’installation, le point clé est simple : commencer par le type de courant, puis considérer le circuit complet. Une correspondance claire entre le système électrique et son dispositif de protection contribue à créer une approche plus cohérente en matière de protection électrique.
